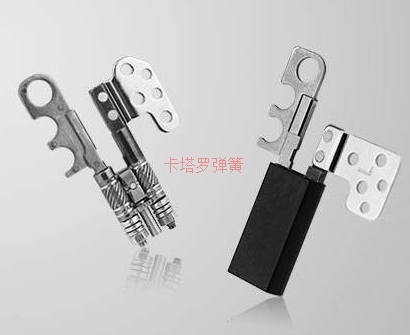

卡塔羅精密彈簧—— 筆記本轉軸中的碟形彈簧

使用過筆記本電腦的人都知道電腦屏幕開合角度越大用戶體驗越好，影響用戶體驗的關鍵是屏幕的打開和關閉角度。適度的打開角度和關閉角度大概是130°左右，電腦放置不同，需要的適度的角度狀態也是不一樣的。所以說筆記本轉軸的設計也是間接影響用戶的體驗度。市面上很多筆記本電腦打開和關閉角度大概是180°，不過近期也出現了挺多360°打開和關閉鏈接的筆記本計算機。這樣設計的好處大大提高了用戶的多種使用方式，但是對轉軸中碟形彈簧的行程/疲勞要求就大大提高了。

碟形彈簧的內外徑要求：

碟形彈簧作為轉軸中最為核心的部件，為筆記本翻蓋提供舒適的阻尼效果。新一代的筆記本不但要求更大的翻蓋角度，為了提升客戶體驗是越來越薄，轉軸以及碟簧的尺寸也要隨之變的越來越小。A客戶的項目要求碟簧外徑做到6mm左右，在碟簧國標GB/T 1972-2005中，最小的尺寸是外徑8mm，換言之外徑8mm以下國標無法定義公差要求。而客戶出圖的公差是8mm最小公差時再縮小一倍。為了提升組裝效率，量產供貨時還要結合CPK/CP的檢測。再再結合A客戶的自動化組裝（國內轉軸大多手工組裝），最終量產供貨，碟簧的內外徑一致性誤差要小于+/-0.02mm。這樣的碟簧要求，國內碟簧廠家大多望而卻步。A客戶之前只能在歐洲/日本進口，選用國外進口彈簧，價格昂貴，但重點是供應商的交期也不能配合項目的生產節奏。后來A客戶經過多方面考察，最終選擇了由卡塔羅彈簧來開發/生產這個碟簧項目。

碟形彈簧的疲勞：

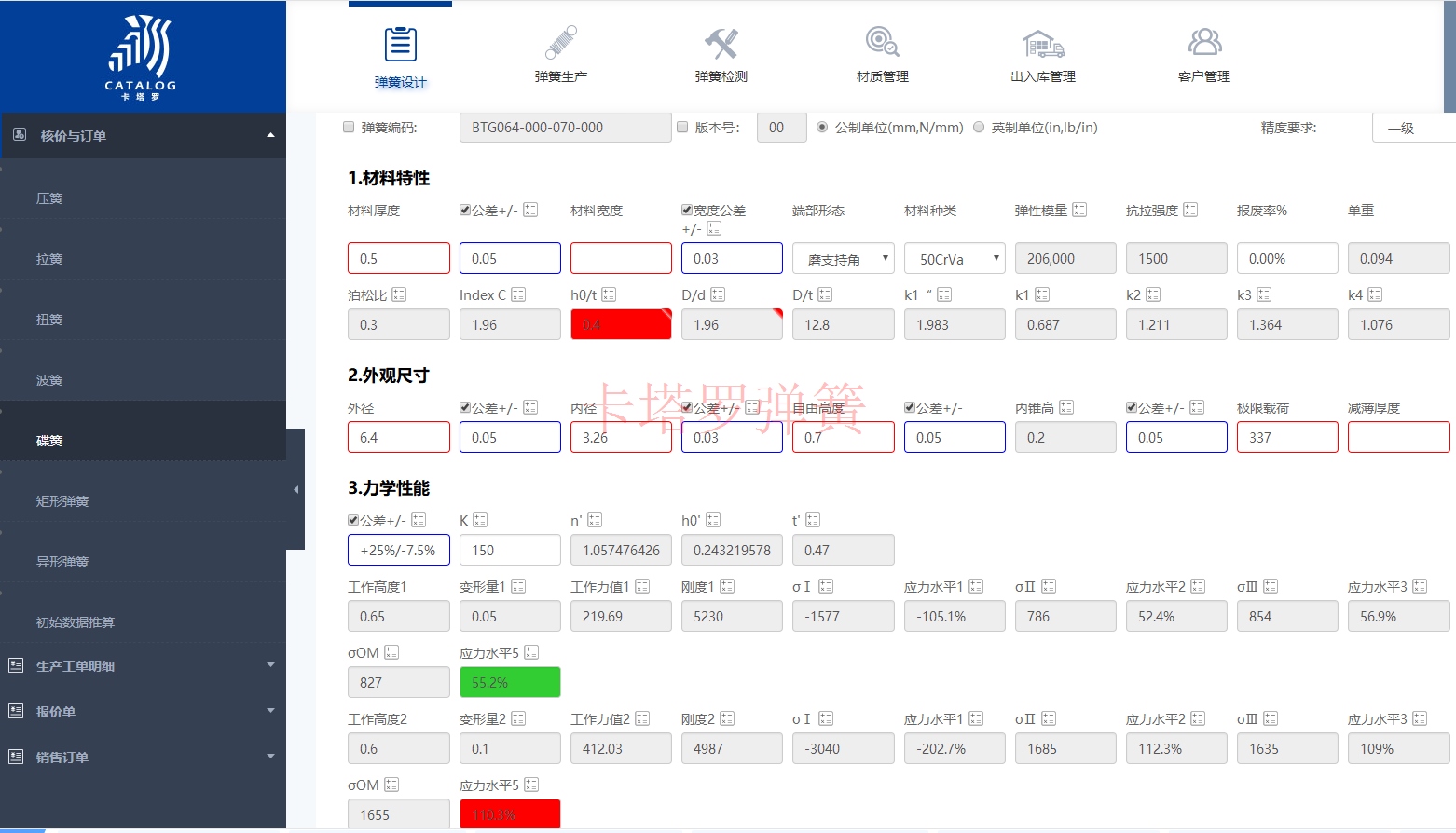

筆記本轉軸的尺寸越多越小，碟簧材料的寬度厚度越來越小，用戶的手感還能變化，這對碟簧的疲勞要求提高很多。如果在碟簧設計的存在問題，等一個月后客戶開始做疲勞測試時發現問題，那已經浪費了一個多月了（碟簧要開模具）。如果微調不能改善，將涉及到改動其他結構，那客戶的試樣階段成本就會大大提高。解決方案：卡塔羅彈簧通過自主開發的軟件“華夏興智能設計軟件”在設計初期評估設計的合理性，以此來調整設計或者增加工藝要求，縮短開發周期和降低初期試樣成本。

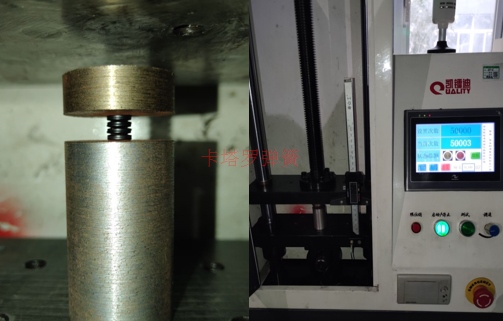

每個批次出貨，卡塔羅自主為客戶提供疲勞測試，行業一般測試次數為3萬次以內。卡塔羅會將測試提升到5萬次-10萬次。同時要求測試結束后，碟形彈簧不斷裂、不錯位。研發初期，產品定型之前卡塔羅會對碟簧做力值衰減的測試，確定最終工藝要求，以確保長期使用之后碟簧力值的穩定性。在此基礎上，卡塔羅彈簧新開發的產品對碟簧細節做調整，增加對疊時的接觸面，使碟形彈簧在多次使用后更不容易出現錯位。

如果您對碟形彈簧的這種使用方式感興趣歡迎聯系我們。卡塔羅還可以為您提供碟形彈簧自動化全檢疲勞、力值或者自動化組裝的方案。
