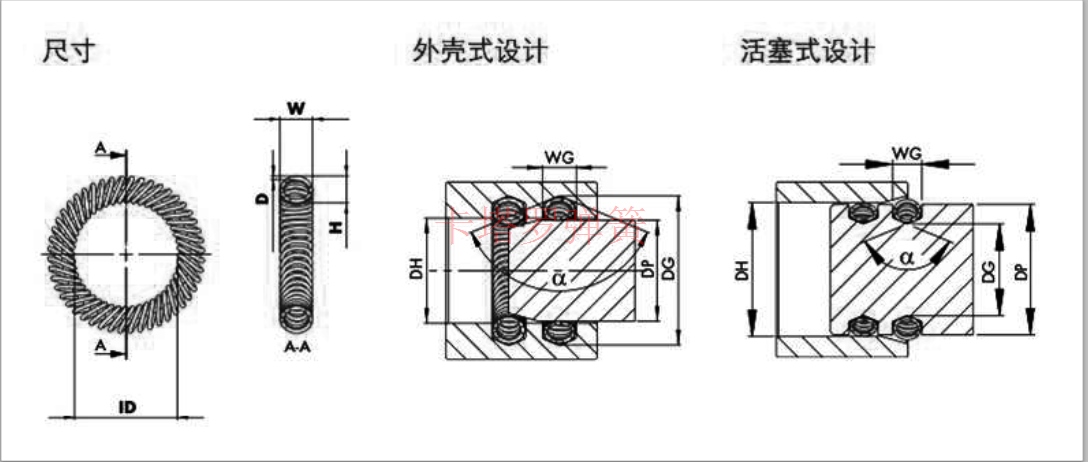

觸指彈簧指彈簧（又稱斜圈彈簧、環形彈簧）技術參數

卡塔羅觸指彈簧的優勢

      1.縮短新品開發周期

新品開發的前期，對彈簧應力大小和焊接并沒有特別明確，只能通過頻繁的打樣篩選出裝配與功能上完全能滿足要求的彈簧，這不僅延長了總個項目的開發周期，也增加了開發的成本(彈簧尺寸調整，其它裝配件也需要變更)，卡塔羅利用自主開發的“華夏新智能制造設計平臺”在開發前期就輔助客戶提供多種設計方案，并對不同材料的力值和壽命進行模擬驗算，方便客戶快速的選擇適合的彈簧方案后再進行試樣，且軟件計算的理論值與生產出來產品匹配度達到99%以上，大大縮短了新項目開發周期與成本，為客戶爭取更多的新項目提供了機會。

2.彈簧穩定性有保證

通過前期材料，工藝方案的優化，輔助的工裝測試，使得彈簧抱緊力值可控制在10N±1N的公差范圍，焊接后可承受抗拉強度2Kg±20g力而不斷裂，過程對CPK能力管控，達到1.33及以上。

3.耐受疲勞，避免衰減

彈簧在-40—125度的溫度下力值出現衰減，不耐疲勞，通常是由于彈簧設計存在明顯結構缺陷或材料不能滿足要求，導致彈簧在使用初期很快出現彈簧變形力值明顯衰減的現象?？ㄋ_一方面通過優化彈簧的設計，盡量避免因彈簧結構缺陷引起的衰減風險，另一方面選擇在性能上能滿足使用要求且品質有保障的品牌材料，保證彈簧滿足10萬次插拔力不衰減和變形(或客戶整套產品質保5年或10年的有效期）為您提供滿意的，可信賴的觸指彈簧產品。

卡塔羅推薦觸指彈簧選型方法

首先是材料選型：針對不同的應用如載流，屏蔽，結構，壽命等，需要仔細核算每一個彈簧的參數如力值的仿真分析，有效接觸圈數的核算，插拔壽命的核算，彈簧的衰減預測，材料等；

通常對于一款高插拔壽命測試的核算如下：

ａ．公差分析至少80%有限圈數接觸；

ｂ．單圈正壓設計在0.5-1N范圍內；

ｃ．彈簧的永久變形量控制在3%左右；

ｄ．彈簧裝入插孔后，提供一定比例的壓縮量以保證不從插孔中脫落；

ｅ．材料選擇高導電高力學性能銅合金；

ｆ．鍍層使用Ni打底表面鍍銀；

其次是彈簧觸指應力的大小除與彈簧絲直徑有關外，和彈簧的傾斜角度及彈簧觸指變形量有關，傾斜角度越大變形抗力越大，反之，減小傾斜角度可有效降低變形力。

觸指彈簧設計及應用優勢

       卡塔羅彈簧觸指彈簧應用于各行業的電源接觸，包括醫療電子、醫療器械、航空航天和國防、能源和汽車等等。

       具體應用于 ：①高中壓開關   ②充電槍，充電樁，新能源換電系統  ③高電流連接件  ④固封極柱   ⑤高壓電鏈尾端件   ⑥熔斷器連接件
