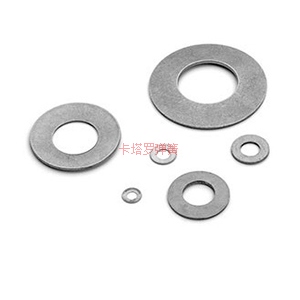

碟形彈簧根據截面形狀的不同可以分為三類:包括普通碟形彈簧(其截面形狀為矩形)、帶徑向溝槽的碟形彈簧、梯形截面碟形彈簧。普通碟形彈簧分為有支撐面和無支撐面兩類;帶徑向溝槽的碟形彈簧是在普通碟形彈簧的基礎上,沿徑向開出若干個均勻分布的槽,槽可以由內孔向外圓方向開出,也可以由外圓向內控方向開出;梯形截面碟形彈簧可以分為內緣厚度大于外援厚度型和內緣厚度小于外圓厚度型兩類。 由于單片碟形彈簧的變形量和負荷值往往不能滿足使用要求,這時可以成組使用,組成碟簧組合件(柱)。典型的組合方式為:疊合組合碟簧,復合組合碟簧和其它組合碟簧。

與圓柱螺旋彈簧相比,碟形彈簧具有以下特點:

1、負載變形特性曲線呈非線性關系。

2、碟形彈簧成薄片形,易于形成組合件,可實行積木式裝配與更換,因而給維修帶來方便。

3、帶徑向槽碟簧具有零剛度特性。這種特性可以運用在某變形范圍內要求彈簧力基本保持穩定的場合。

4、碟簧吸振性能不低于圓柱螺旋彈簧,當采用疊合組合時由于碟簧片之間的摩擦而具有較大的阻尼,消散沖擊能量。

碟形彈簧的形狀為圓錐碟狀,與傳統彈簧不同,功能上有其特殊的作用,主要特點是,負荷大,行程短,所需空間小,組合使用方便,維修換裝容易,經濟安全性高。適用于空間小,負荷大的要求嚴格的重機械。其壓縮行程更佳使用范圍在其更大壓縮行程的10%-75%之間。
